DHF-100型電解海水防污裝置技術規格書

一、總則

       本規格書專為船用間接式電解海水防污裝置的供貨技術要求制定。此文經需方審定后，可作為供貨方設計和制造的依據，并作為訂貨合同的附件。

二、 DHF-100型電解海水防污裝置的制造符合相關國家標準和船舶行業的有關規定,已通過中華人民共和國漁業船舶檢驗局（ZY）和中國船級社（CCS）檢驗，準予裝船使用。

三、 引用文件

     中華人民共和國標準GB/T17435-1998船用電解海水防污裝置設計和安裝

     中華人民共和國交通行業標準JT/T147-94船舶冷卻水系統電解海水防污裝置技術條件

GB/T3783-94船用低壓電器基本要求

GB/12176-90次氯酸鈉發生器

四、 功能

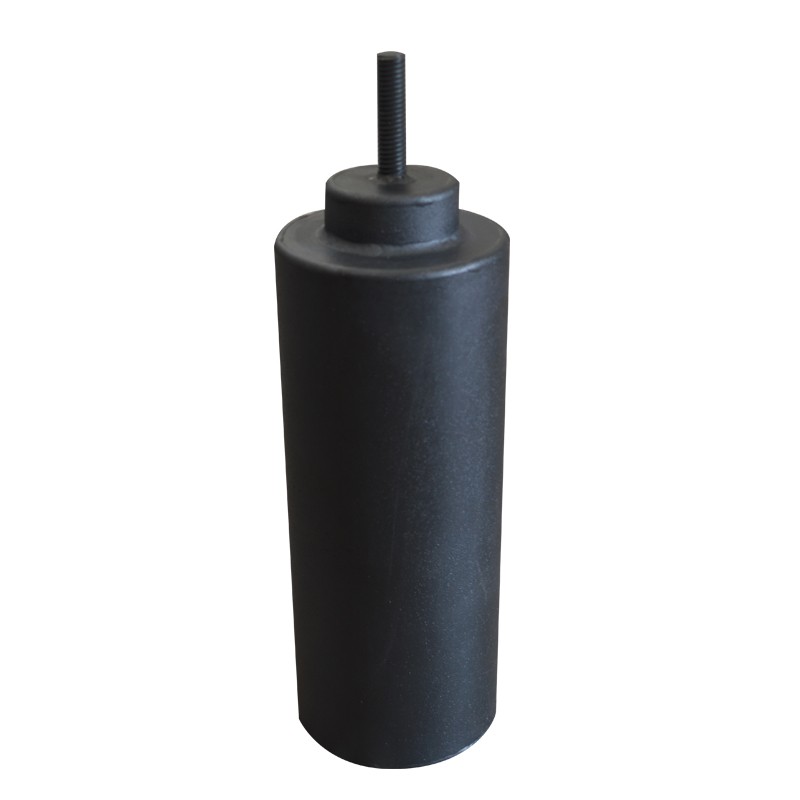

       DHF型電解海水防污裝置是在特制的陽極和陰極之間通以直流電，使電解槽內的海水發生電解反應，利用電解海水反應產生的有效氯（它對附著海生物具有毒性，是抑制海生物幼蟲或孢子附著生長的次氯酸和次氯酸根的統稱），殺滅船舶海底閥箱及海水管路系統中的附著生物和細菌，從而有效地防止了海底閥箱及海水管路中的生物附著現象和金屬的生物污損腐蝕，它具有操作簡單，安全而長效，對環境不會造成污染等特點，只要有效殺菌劑涉及到的部位都可達到防污的目的。

五、 使用條件和技術參數

       （一）裝置的使用條件

       1、環境溫度為0～45℃

       2、海水溫度為≥0℃

       3、海水鹽度（S）大于27‰。化學耗氧量＜10mg/L

       4、空氣相對濕度不大于90%

       5、進入電解槽的海水工作壓力范圍應不小于本船的吃水深度不大于0.25MPa

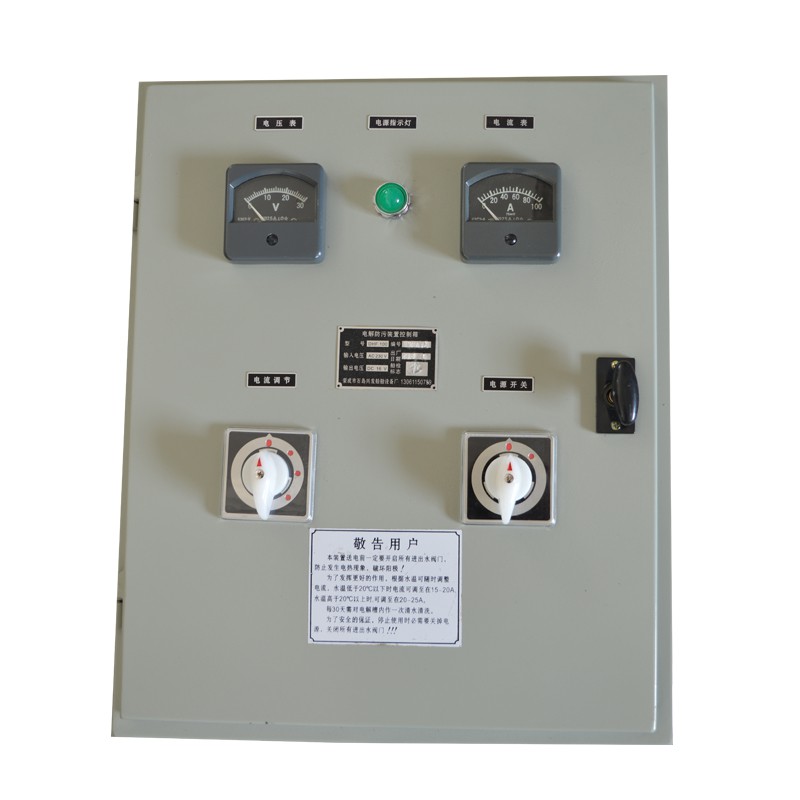

       （二）電源控制箱參數

       1、輸入電壓：輸入單相交流220V    頻率:50HZ

       2、電壓：直流輸出：7-16V

       3、電流: 直流輸出：≤45A

       4、調節方式：4擋可調式

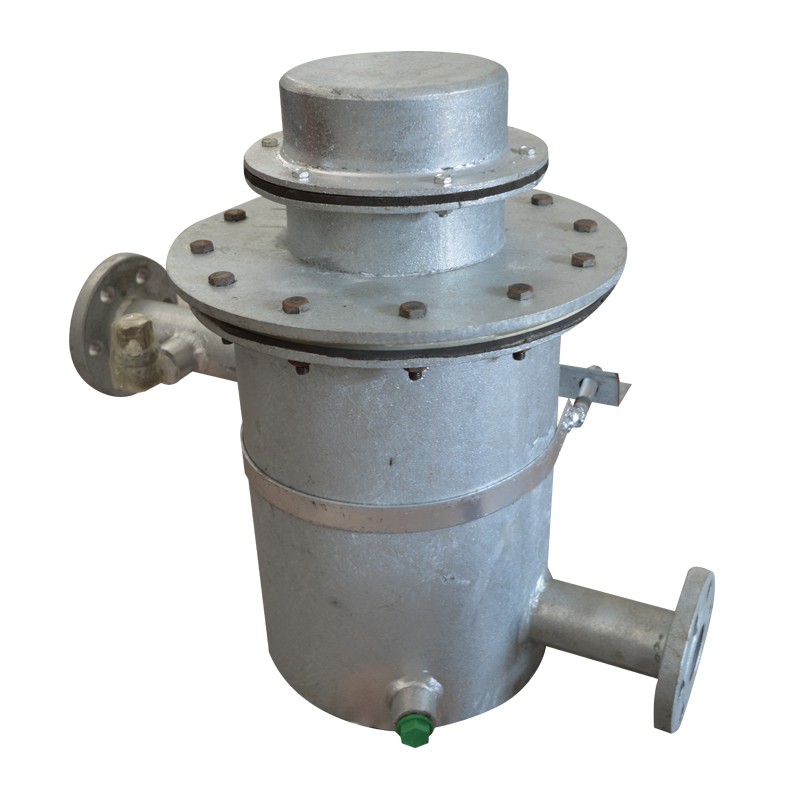

       （三）海水電解槽參數

       1、槽體水壓試驗≥0.4 MPa

       2、海水電解槽體尺寸∮480*420mm

       3、循環水中投入有效氯濃度0.2-0.4 mg/L

       4、循環水中投入最低有效氯濃度0.05 mg/L

六、 裝置的組成及流程與安裝要求

       （一）裝置的組成及流程

       1、組成：本裝置屬于間接分體結構式，主要有電源控制箱、電解槽、噴管、以及管路和閥門等組成

       2、流程：海水從海水冷凝泵的出水口引出（或另設專用水泵），經輸送管路進入電解槽，海水經電解后，含有效氯的海水電解液通過管路輸送到海底閥箱內的噴管噴出，噴出的含有效氯的海水電解液與海水混合后被海水泵從海底閥箱內吸入，輸往循環管路及海水冷卻器等其它循環系統中，以達到防止海生物污損的目的。

（二）、裝置的安裝要求

       1、裝置在安裝前應認真核準該裝置是否符合使用要求，詳見DHF-300型電解海水管系防海生物裝置系統原理示意圖或電氣控制原理圖。如電源的輸入電壓，水的流量匹配，維修空間等，確認無誤后方可安裝。

       2、電解槽的安裝位置應選擇在海底閥箱附近，要留有足夠的高度維修空間，電源控制箱要盡量靠近電解槽安裝，以免輸出線路壓降過大。

七、供貨范圍

       1、電解防污裝置1套/船。（電解槽１件，電器控制箱1臺為一套），機艙高低位海底閥箱共用。

       2、產品型號：DHF-100型

       3、電壓：輸入單相交流220V

       4、頻率：50HZ

       5、電壓：直流輸出：7-16V四擋可調

       6、電流：直流輸出：≤45A

八、圖紙資料

       1、電解槽總裝圖1份

       2、電器控制箱外型尺寸圖1份

       3、電器控制原理圖1份

       4、實船安裝流程示意圖1份

       5、間接式電解海水防海生物裝置處理海水水量報告表1份

九、質量保證

       １、船廠交船一年內，出現產品質量問題，由設備商負責免費維修并更換損件。

       ２、設備商免費配合船廠進行實船的安裝和調試
